通风柜排风系统概述

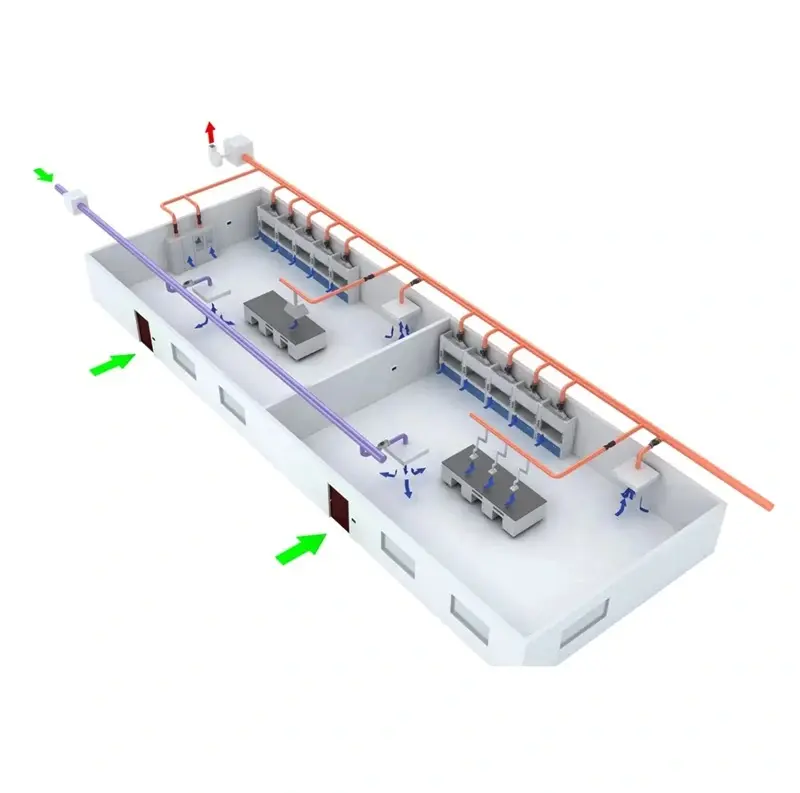

通风柜(又称排风柜/通风橱)是化学实验室中最核心的一级安全防护设备,通过在操作口形成稳定的向内气流,将实验过程中产生的有害气体/蒸气/气溶胶控制在柜内并经排风系统排至室外或净化装置处理后排放,直接关系实验人员的职业健康与实验室环境安全.通风柜排风系统并非单台柜子,而是由排风柜体/排风支管/干管/风阀/排风风机/废气处理装置/排风竖井/排气筒/补风系统与监测控制单元共同构成的一个系统化工程.
成都赛朗科技有限公司作为实验室EPC整体服务商,自2012年成立以来已累计交付各类型通风柜超12000台,覆盖全钢/PP(聚丙烯)/不锈钢/钢木/台式/落地式/走入式/无管道净气型等全系列产品.产品设计严格遵循《科学实验建筑设计标准》JGJ 91-2019/《无风管自净型排风柜》JG/T 385-2012,并参照ANSI/ASHRAE 110-2016与EN 14175系列国际标准进行面风速/示踪气体与烟雾可视化测试.
通风柜排风系统核心优势
面风速稳定达标:按0.5±0.1m/s设计,柜门标准开启高度500mm时操作口平均面风速控制在0.4-0.6m/s,符合JGJ 91-2019与ASHRAE 110-2016对常规化学通风柜的安全区间要求.
柜体结构安全:全钢柜体采用≥1.2mm厚优质冷轧钢板,经酸洗磷化后环氧树脂静电喷涂(厚度≥70μm);PP柜体采用≥8mm厚纯白PP板整体焊接,耐强酸碱腐蚀;内衬板选用≥5mm厚实芯理化板或抗倍特板,导流板三段式结构确保柜内无涡流死角.
视窗与操作安全:采用≥5mm厚钢化安全玻璃,配重平衡系统可任意位置悬停,最大开启高度700-800mm;配置钢化玻璃防落销/急停按钮/漏电保护/柜内气体检测接口.
排风高效低噪:选用PP/玻璃钢离心风机,电机IE3能效,单台风机噪声(距风机1.5m处)≤65dB(A);屋顶风机配置减震基座与消声器,操作位噪声≤60dB(A).
废气达标处理:可根据实验性质选配活性炭吸附箱/PP喷淋塔(酸雾/碱雾)/UV光解/等离子等单元,排放符合GB 16297-1996《大气污染物综合排放标准》.
智能化与可扩展性:可选配VAV变风量控制/面风速显示与报警面板(液晶显示实时风速/声光报警)/视窗自动下降机构/无人值守节能模式;预留BMS/BAS系统通讯接口.
通风柜分类与系统组成
通风柜柜体类型
按材质与功能,实验室常用通风柜分为以下几类,选型应根据实验试剂性质/热源/洁净等级综合确定:
全钢通风柜:通用性最强,适用于常规化学/有机合成/分析检测等场景;承重性好/性价比高,是市场主流.
PP通风柜:柜体整体8mm以上PP板焊接,耐浓盐酸/浓硫酸/浓硝酸/氢氟酸等强腐蚀介质,适用于湿法消解/痕量金属分析/半导体清洗等强腐蚀场景.
不锈钢通风柜(304/316L):适用于食品检测/洁净实验室/放射性同位素操作(需内衬铅板)等对清洁度与耐温要求高的场合.
落地式/走入式通风柜:内部净高≥1.8m,可放入大型设备(反应釜/旋转蒸发仪/中试装置),适用于中试与大型仪器通风.
台式通风柜(桌上型):宽度0.9-1.5m,安装于实验台面上,适用于小试/教学/少量试剂操作.
无管道净气型通风柜:配置HEPA+活性炭过滤器,空气净化后内循环,无需外接风管;执行JG/T 385-2012标准,面风速0.4-0.6m/s,过滤器饱和检测端口实时监测泄漏浓度;适用于无集中排风条件/低-中风险常规实验场景.
排风管道系统
排风管道是连接通风柜与风机的"气流通道",设计需遵循:主管风速6-10m/s,支管风速3-6m/s,避免高风速产生噪声与振动;风管材质按排气性质选用——常规有机排风选镀锌钢板/304不锈钢,酸雾排风选PP/FRP玻璃钢,高温排风选304/316L不锈钢;水平段坡度≥0.5%坡向排风口或冷凝水收集点,最低点设PP冷凝水收集杯+中和排放;每台通风柜支管设手动调节阀/CAV阀/VAV阀,支管与主管顺水三通连接(夹角≤30°);穿越防火分区设70℃/150℃防火阀并与火灾报警联动.
排风动力与末端处理
排风风机按总风量/总阻力(风管+设备+末端处理+出口动压)选型并预留10%-15%余量,多台合用推荐变频+静压控制.风机优先布置在屋顶(负压段避免泄漏),排风口高出屋面≥3m或高于周边200m半径内最高建筑≥1m;含酸雾/碱雾/VOCs排风在风机前配活性炭吸附箱/PP喷淋塔等装置,排放满足GB 16297-1996.
通风柜排风系统规格参数
| 部件/参数项 | 材质/规格 | 工艺/标准 | 功能特点 |
|---|---|---|---|
| 标准通风柜外形(1200型) | W1200×D850×H2350mm | 模具折弯+焊接/螺栓组装 | 标准单工位,适用大多数实验室 |
| 标准通风柜外形(1500型) | W1500×D850×H2350mm | 模具折弯+焊接/螺栓组装 | 双工位或大操作空间需求 |
| 标准通风柜外形(1800型) | W1800×D850×H2350mm | 模具折弯+焊接/螺栓组装 | 双人并排操作或大型装置 |
| 操作台面 | 实芯理化板/环氧树脂/陶瓷/PP/304不锈钢 | 厚度≥12.7mm(理化板),耐酸碱耐高温 | 边缘挡水边设计,可选配杯槽与水考克 |
| 内衬与导流板 | ≥5mm实芯理化板/抗倍特板,三段式导流 | 上下排风槽可调,消除涡流 | 导流板曲率 CFD 优化,面风速均匀性提升 |
| 视窗 | ≥5mm钢化安全玻璃,配重平衡 | 最大开启700-800mm,可任意悬停 | 可选防爆玻璃/电动升降/无人自动降窗 |
| 照明 | LED防水防尘灯,台面照度≥800Lux | 与柜内气流隔离,304反光罩 | 不阻挡气流,防爆型可选 |
| 水电气配件 | 遥控水考克/气体考克/PP杯槽/电源插座 | 品牌五金件,国际知名品牌电气元件 | 水电分离,漏电保护30mA |
| 1200mm排风量(CAV) | 1200-1500m³/h | 面风速0.5±0.1m/s,开启高度500mm | 单台定风量工况设计值 |
| 1500mm排风量(CAV) | 1500-1800m³/h | 面风速0.5±0.1m/s,开启高度500mm | 单台定风量工况设计值 |
| 1800mm排风量(CAV) | 1800-2200m³/h | 面风速0.5±0.1m/s,开启高度500mm | 单台定风量工况设计值 |
| VAV工况排风量 | 300-2200m³/h(按柜门开度动态调节) | 响应时间<3秒,控制精度±5% | 节能30%以上,面风速恒定 |
| 排风支管直径 | Φ250mm(1200型)/Φ315mm(1800型) | PP/304/镀锌钢板,法兰连接 | 支管风速4-6m/s |
| 排风机 | PP/玻璃钢离心风机,IE3电机 | IP54,F级绝缘,减震+消声 | 屋顶安装,负压抽吸,变频可选 |
| 面风速监测控制 | 液晶面板,实时显示m/s值 | 低于0.3m/s或高于0.8m/s声光报警 | 可选配VAV控制器联动 |
| 执行标准 | JGJ 91-2019/JG/T 385-2012/GB 50736-2012/GB 16297-1996/ASHRAE 110-2016/EN 14175 | ||
适用场景
化学/化工/材料合成实验室:常规全钢或PP通风柜,配套酸雾/VOCs废气处理.
食品/药品/环境检测实验室:全钢通风柜为主,局部强腐蚀工位配PP通风柜.
痕量金属/半导体/微电子实验室:PP通风柜防止金属离子污染,配置高效过滤器.
病理/法医/疾控实验室:304不锈钢通风柜+HEPA过滤,满足生物安全要求.
教学实验室(中学/高校):桌上型或标准全钢通风柜,配置简易定风量或蝶阀VAV.
旧楼改造/无风管条件场景:无管道净气型通风柜(符合JG/T 385-2012),通电即用.
中试与大型仪器通风:走入式/落地式通风柜,配大型排风风机与补风系统.
选型建议
材质选择:常规化学实验选全钢通风柜(性价比高);使用浓酸/氢氟酸/高氯酸场景必须选PP通风柜;高氯酸盐操作需配专门的高氯酸通风柜(配水洗装置防结晶爆炸);洁净环境与食品医药选304不锈钢.
风量控制方式:通风柜数量≤3台且预算有限,可选定风量(CAV)+手动调节阀;4台以上或对节能/负压稳定性有要求,推荐VAV变风量系统(详见VAV变风量通风系统产品页).
排风系统形式:推荐"一机多柜+变频"模式(经济性好),但放射性/高毒/致癌物质排风必须独立竖井与独立风机(一柜一管一机),严禁合用.
补风系统:通风柜排风量>2000m³/h/间时,必须设机械补风,补风量为排风量的70%-90%(维持房间负压),冬季补风需加热至≥15℃,避免操作人员冷感不适.
安全配置必须项:面风速显示与报警/视窗防落销/漏电保护/防火阀/急停按钮;高风险场合建议增配气体检测探头(可燃/有毒气体)/自动视窗/灭火装置接口.
验收必检项:面风速(全部测点0.4-0.6m/s)/视窗操作灵活性/电气安全(绝缘电阻≥2MΩ)/风量平衡/噪声/照度,并按ASHRAE 110-2016或EN 14175-3做烟雾测试与示踪气体(可选).
售后服务:赛朗科技提供通风柜及排风系统的EPC一体化服务,从现场测量/深化设计/生产/安装到CMA验收全程负责,全国联保,核心部件质保2年.项目咨询可拨打400-825-0091或18728482904,技术方案投递邮箱slkj028@foxmail.com.
